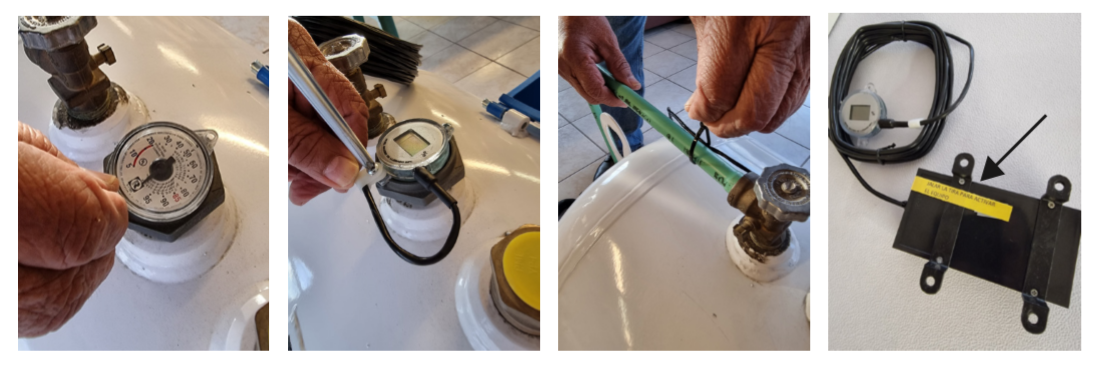

• Remover los dos tornillos que sujetan el indicador de aguja que viene con el tanque.
• Quitar el indicador de aguja y en su lugar instalar el sensor electrónico respetando las formas del sensor (un lado cuadrado y el otro redondo)
• Utilizar el tornillo suministrado con el equipo para atornillar el lado que lleva la abrazadera de nylon color blanca.  Utilizar uno de los tornillos originales para sujetar el extremo contrario.  Debe quedar de acuerdo a la fotografía.
• Correr el cable sujetándolo con los cintillos de nylon proporcionados con el equipo.  Proteger el cable lo más posible contra potenciales daños por pellizcos de la tapa del tanque, raspones, tirones, etc.

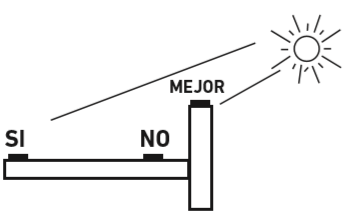

• Antes de fijar el panel solar tira de la cinta del panel para activar el equipo El mejor lugar para instalar el panel es donde siempre o la mayor parte del día le dé la luz solar.

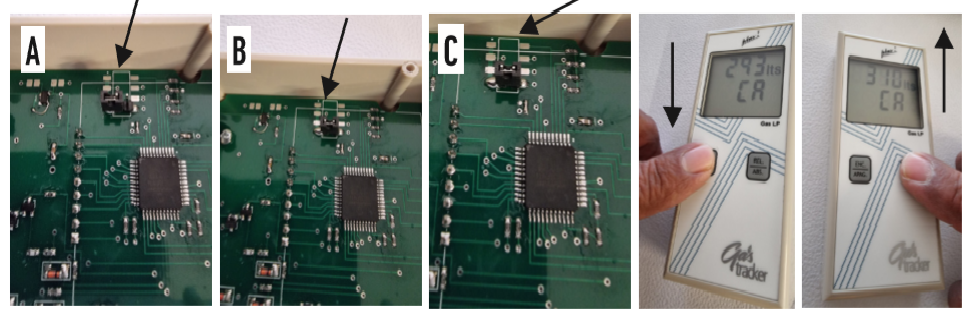

• FOTO A: muestra el puente que se utiliza para poner el equipo en modo de programación. FOTO B: muestra cómo debe quedar el puente para que el equipo quede en modo de programación de la capacidad del tanque. Cuando el equipo se encuentre en modo de programación para la capacidad del tanque en la pantalla aparecerá el indicador de la capacidad del tanque que está programada y las letras “CA” (capacidad). El equipo viene programado de fábrica con una capacidad de tanque de 300 litros.  Para re-programar el tanque revise la capacidad del mismo en la placa de especificaciones del tanque en el que se va a utilizar el equipo, presionando el botón de la izquierda (ENC./APAG.) se disminuye la capacidad del tanque, y con el botón de la derecha (REL./ABS) se aumenta la capacidad del mismo.  La capacidad máxima que se puede programar es de 5,000 litros, (y en el caso de que la programación del tanque sea 0, la conversión a litros se elimina automáticamente).  Para salir del modo de programación regrese el puente a su posición original (FOTO “C”)

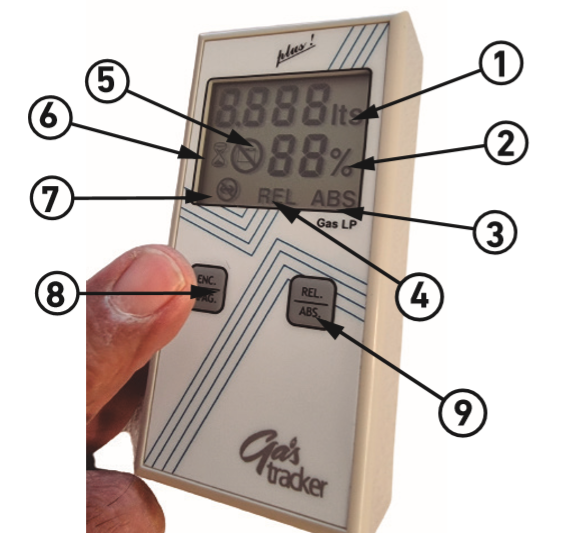

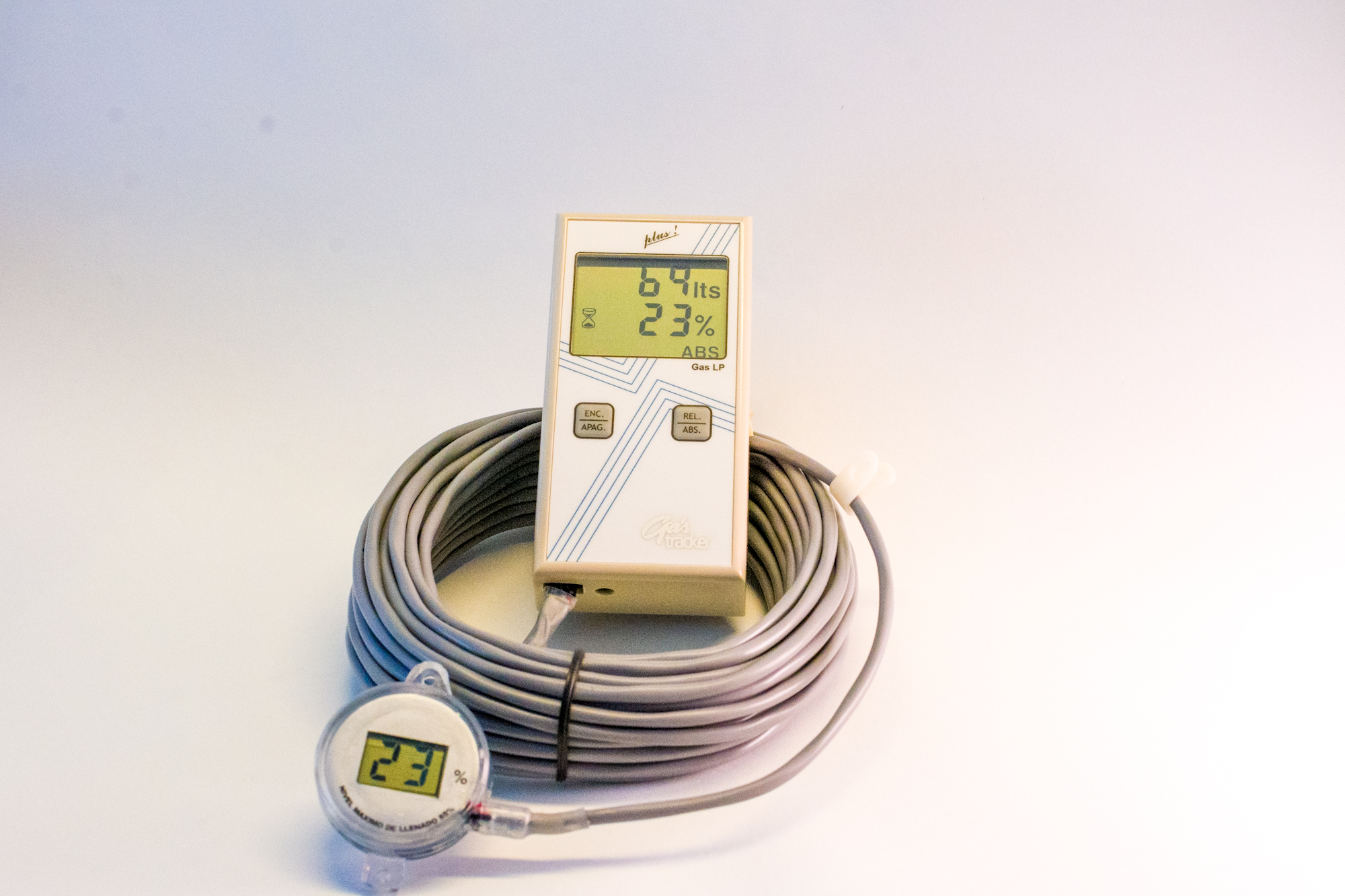

1: Indicador de litros (0 a 5000 litros)

2: Indicador de porcentaje (5 a 95%)

3: Indicador de modo absoluto (nivel real del tanque)

4: Indicador de modo relativo (consumo/carga respecto a su referencia)

5: Indicador de batería baja (cuando este símbolo aparece es tiempo de cambiar las baterías)

6: Indicador de temporizador (este símbolo aparece cuando el equipo está funcionando con baterías)

7: Indicador de que no hay conexión (este símbolo aparece cuando el indicador no está recibiendo señal del sensor)

8: Botón de ENC/APAG (botón para encender y apagar el equipo)

9: Botón para escoger la modalidad del indicador ABS/REL (absoluto o relativo).

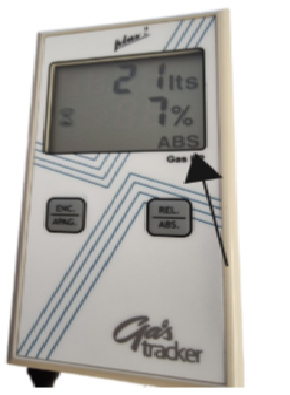

Una vez programada la capacidad del tanque, al estar el equipo en modo absoluto, indica el porcentaje de gas en el tanque y el indicador de litros indica la cantidad de litros en el tanque.  Esta modalidad es la más común y es en la que el equipo se encuentra al momento de encenderlo.  El equipo de monitoreo se basa en el porcentaje de gas en el tanque para calcular los litros basado en la capacidad del tanque programada en el equipo (ej. Si la capacidad del tanque programada es de 300 litros y el tanque tiene 77%, entonces el tanque tiene 231.  En este ejemplo cada 1% que aumente el porcentaje el indicador de litros se incrementa 3 litros).   Nota: El indicador funciona del 5% al 95%, cuando el nivel del tanque está por debajo o por encima de estos niveles indica “-----“ por lo que se recomienda no dejar que el tanque baje del 5% de su nivel, y por su seguridad nunca llenarlo por arriba del 85%.

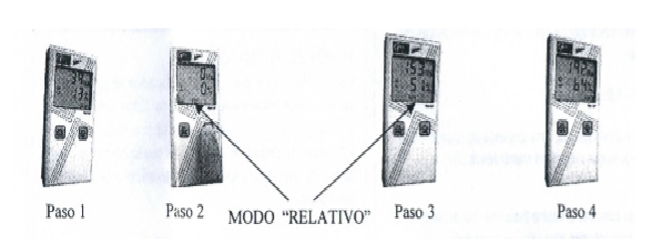

Para monitorear la carga o descarga del tanque se selecciona el modo relativo.  En el modo relativo la lectura que aparece en el indicador es la carga o descarga del tanque de la última ocasión que se puso esta lectura a ceros.  Para poner la lectura relativa a ceros se deja oprimido el botón de relativo por unos segundos hasta que aparecen ceros en el indicador.
Para indicar la carga del tanque, antes de que se empiece a cargar el tanque se pone el indicador en modo relativo y en ceros, y cuando se termina de cargar el indicador marcará el porcentaje y numero de litros aproximado que se cargaron.  Esta indicación puede variar hasta en 5 puntos porcentuales (escala completa absoluto) de la lectura real.
Si se requiere monitorear el nivel de descarga sobre un período de tiempo, se selecciona el modo relativo, se deja oprimido el botón hasta que la lectura indica ceros, y se vuelve a revisar la lectura un tiempo definido después.  Se lee el indicador y la lectura indicará cuantos litros se utilizaron sobre el periodo de tiempo del que se puso a ceros al momento en que se revisó.  Esta función es útil en procesos productivos para determinar la cantidad de gas utilizada para producir “x” monto de producción.  También puede ser indicativo de fugas si en un periodo de tiempo muy corto existió una baja considerable de nivel.

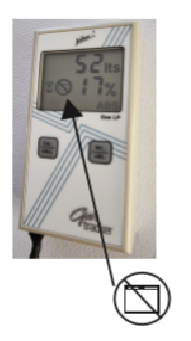

Cuando el símbolo de dos flechas opuestas en un círculo cruzado se despliega, significa que no hay conexión entre el sensor electrónico que está en el tanque y el indicador remoto.  Eso puede ser por que el cable se desconectó o el cable sufrió algún daño (rotura, o corto circuito por opresión). En caso de que este símbolo aparezca significa que la lectura que está desplegando en ese momento puede no ser válida.  Si eso sucede hay que revisar la instalación.

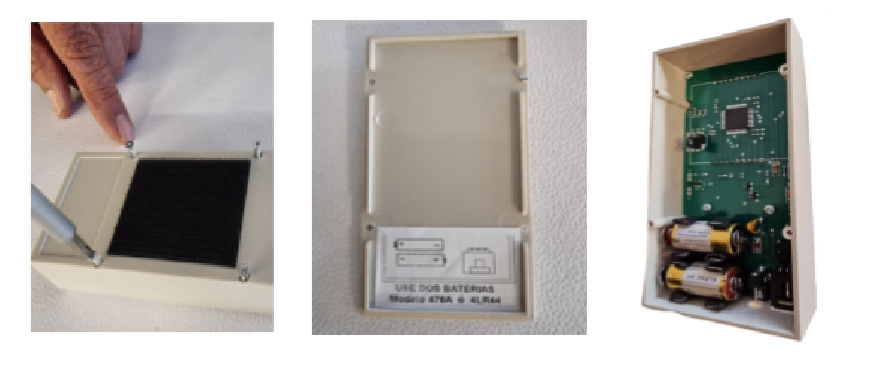

El símbolo de una batería con un círculo cruzado significa que las baterías del equipo están bajas y que deben ser cambiadas a la brevedad posible.  El equipo utiliza dos baterías de 6 V.c.d. modelo 4LR44 o 476A  Estas pueden ser conseguidas con su distribuidor o en tiendas de electrónica.  En aplicaciones de uso continuo del equipo se sugiere utilizar un eliminador de baterías de 12 V.c.c @ 50 a 100 m.A.
